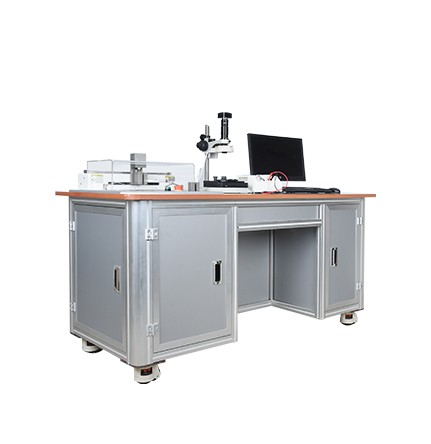

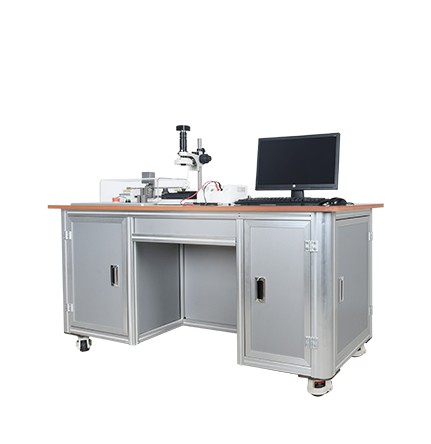

HS-Section6 是新型端子截面分析仪，对线束端子产品而专门研发的一款精密检测分析设备。整套分析仪 由端子切割、研磨一体系统、腐蚀清洗、断面图像采集系统、线束端子图片测量分析系统等单元组成。切割与研磨全自动完成，使得端子切割与研磨面方向水平面一致；采用日本高清数字成像系统（USB 500万工业CCD）， 清晰察看端子截面情况，采用日本misumi高精度滚珠丝杆、伺服马达，能耗低、转换率高扭矩大，测量精度高、稳定性好；配备了水冷系统在切割过程中产生高热量，有效确保产品不变形；操作简易一键启动。适用于线材范围0.01 - 200mm²(200平方以上可定做)。
功能特点
切割与研磨全自动完成，使得端子切割与研磨面方向水平面一致；
日本misumi高精度滚珠丝杆传动技术有效保证切割面的精度；
采用伺服马达，能耗低、转换率高扭矩大；
测量精度高、稳定性好；
日本高清数字成像系统（USB500万工业CCD），清晰察看端子截面；
水冷系统在切割过程中产生高热量，有效确保产品不变形。
| 设备名称 | 端子截面分析仪 |
| 规格型号 | HS-Section6 |
| 外观尺寸 | 1800×750×900 mm |
| 重 量 | 约200 KG |
| 系统语言 | 中英文 |
| 工作电压 | AC220V 50Hz |
| 功 率 | 2500W |
| 切 割 片 | 内径: 32 mm 外经: 150 mm 厚度: 0.5 mm |
| 切割打磨转速 | 0- 2800 rpm |
| 显 微 镜 | 0.7X~4.5X (连续定倍变焦镜头) |
| 变 倍 比 | 6.5 : 1 |
| 工作距离（显微镜） | 100mm |
| 切割范围 | 0.01 - 30mm |
| 移动工作距离（显微镜） | 250mm |
| 成像系统 | 500 万日本高清 CCD 成像系统 |
| 测量精度 | 0.001mm |
| 截面范围 | 0.01 mm²~400mm² |
